亞太科學教育論壇，第七期，第二冊，文章四(二零零六年十二月) 胡穎舒、吳先球、王珍甯、梁華才 基於音效卡的資料獲取系統在電磁感應實驗教學中的應用
|
在此沿用了電磁感應的傳統實驗裝置進行實驗。只是把導體的兩端從原來接入檢流計，替換為一端接上音效卡連接線的左/右聲道，另一端接上音效卡連接線的地線(如圖(四)所示)，再通過身歷聲插頭連接到PC機上的Line In 介面。打開用LabVIEW編寫的採集程式，即可在電腦螢幕上顯示採集所得感應電流的電壓波形。
|
|

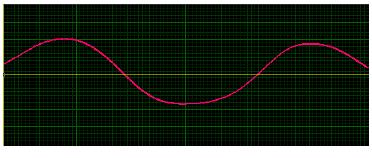

| 圖(四)實驗1裝置圖 | 圖(五)導體切割磁感線，產生感應電流 |
學生通過探究發現，當導體平行於磁感線向上或向下運動時，螢幕上的電壓採集圖線沒有起伏。當導體向左向右運動，或向水平不同方向運動時，由圖(五)可知有感應電流產生。即導體切割磁感線的運動，使閉合電路包圍的磁場面積發生變化，產生了感應電流。
利用音效卡採集的實驗設計裝置如圖(六)所示。通過實驗觀察，當磁鐵的某一個磁極插入線圈或從線圈中抽出，即磁鐵相對於線圈有相對運動時，採集得到感應電流的電壓波形（如圖(七)）。如果磁鐵靜止地放在線圈中，或者讓二者以同一速度運動，即保持相對靜止，線圈中就沒有電流產生。經過該探究可知，通過線圈的磁場發生變化時，線圈中產生感應電流。
 |
 |

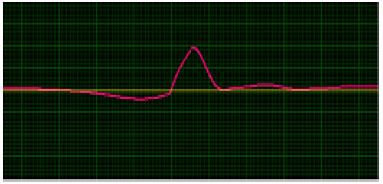

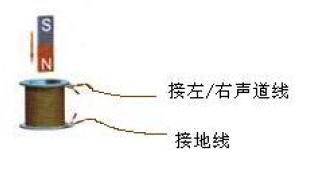

| 圖(六)實驗2裝置圖 | 圖(七)S極插入線圈時，線圈兩端的電壓採集圖 |
實驗裝置如圖8所示。開關閉合斷開瞬間，觀察得到B線圈產生感應電流的電壓採集圖如圖9所示。迅速移動滑動變阻器的滑片改變回路的電流，同樣可以採集得到感應電流的電壓波形。由此得出，當穿過線圈的磁場發生變化時，線圈產生了感應電流。
 |
 |

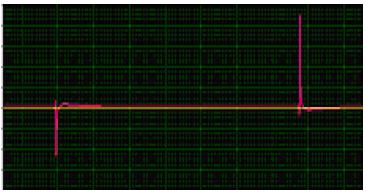

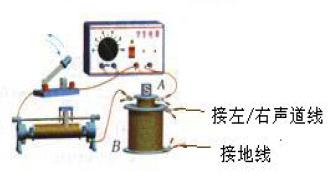

| 圖(八)實驗3裝置圖 | 圖(九)開關閉合斷開暫態，電壓波形發生了突變 |
通過以上三個實驗的探究，歸納得出結論：只要穿過閉合電路的磁通量發生變化，閉合電路就有感應電流產生。
利用上述的三個實驗裝置，還可進行法拉第電磁感應定律和楞次定律的探究。
