乒乓球發球器


學校:


佛教明珠學校


組員:

張其龍同學、羅本基同學

教師:

許定國老師



意念

  一天,我們在操場上看見有三位同學,其中兩位在打乒乓球,而另一位因只得他一個人,不能練習,要等到那兩位同學分出勝負後才能打。於是我想:「如能製造一部乒乓球發球機,這樣那個同學就能獨自練習了。」

  我們到沙田的歡樂天地裡遊玩,玩了很多遊戲,其中一個遊戲是將一些球放進一個像槍形狀的發球機內,按開關掣,那些球就會射出來。於是我們就利用這個原理做一個乒乓球發球機。



目的
  我們製造這部乒乓球發球機的目的是幫助那些乒乓球員能獨自練習打乒乓球的技巧。



原理

  我們利用閉合電路令馬達轉動,再利用槓桿原理,和齒輪的轉動把乒乓球打出。



材料
  木板、馬達、齒輪、尺子、匙羹、雪條棒、紙、熱溶膠。



製作

首次:

我們用一個普通的馬達和一枝雪條棒,然後把雪條棒放在馬達的軸心作擊球之用;分別試用了1.5V和 9V 的電芯嘗試把乒乓球打出。

結果:雪條棒和馬達運行的力度不足以將乒乓球打出!

第一次改良:

我們嘗試換上一個較強的馬達和電池,用同樣的方法把乒乓球打出。

結果:力度仍不足以把乒乓球打出。

第二次改良:

我們為馬達加上齒輪來幫助推動雪條棒,仍然使用 9V 電池,然後嘗試把乒乓球打出。

結果:加上齒輪後,馬達的速度減低了,不能打出乒乓球。

第三次改良:

1. 我們加強電池的數目來提升馬達的轉數,另把齒輪調校至力度和速度互相配合,接著再次把乒乓球打出。

結果:終於成功了。

2. 另外,我們還把雪條棒換上了一把尺子,嘗試不斷打出乒乓球。

結果:問題出現了,乒乓球沒法逐個停留在發球的起點上。

第四次改良: 於是,我們嘗試利用廁紙筒的凹位擋著乒乓球,以防止乒乓球跌出,我們再次嘗試開動馬達把乒乓球打出。

結果:雖然幾球也能成功打出,但是第二次試驗時,因乒乓球被卡住令尺子突然斷了!

完成品:

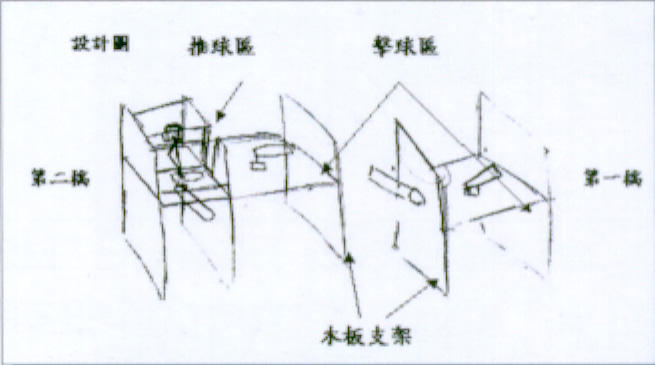

我們想到推球區,利用一枝膠匙貼在另一個轉得較慢的馬達上,放在乒乓球上面轉動,把乒乓球一個個地推出到轉台去,再把兩把尺子貼在一起作軸心。

結果:終於成功了,乒乓球一個個推出另一面,讓尺子將其打出,同時我們也發現原來放球的位置也能影響到球發出來的力度啊!

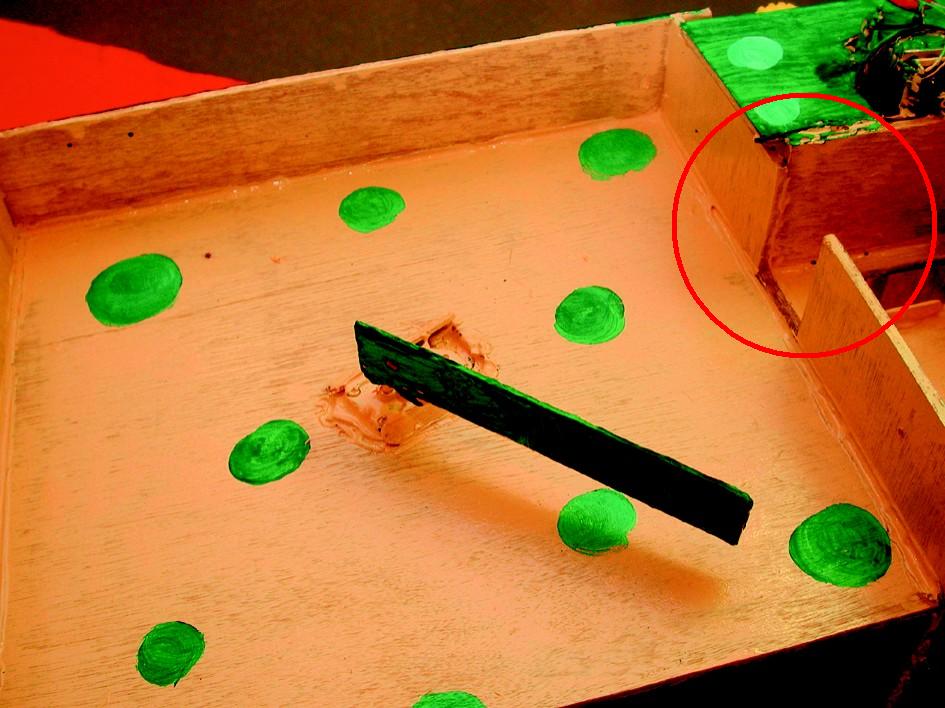

用尺子做的乒乓球發球棒

乒乓球由右方的通道放出



困難

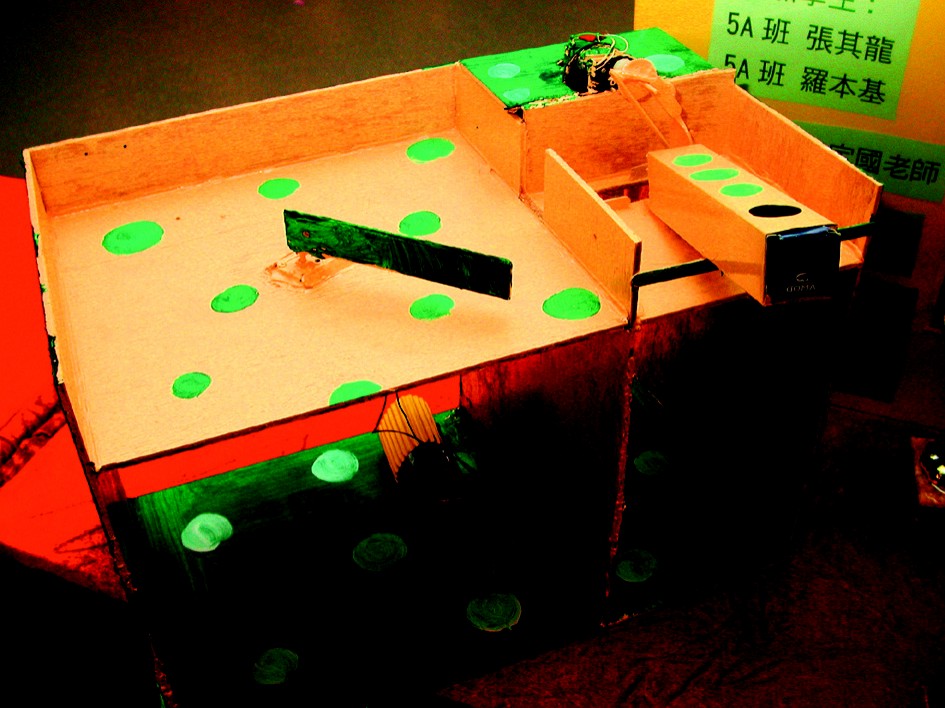

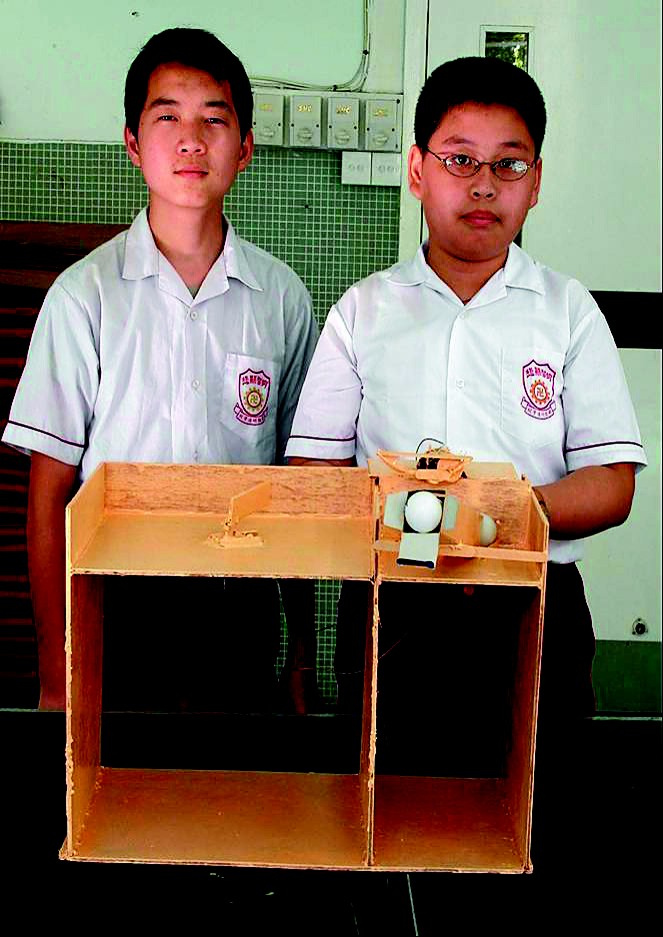

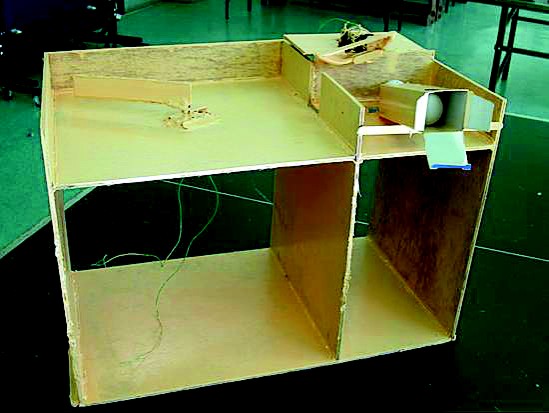

經改良後的木製乒乓球發球器

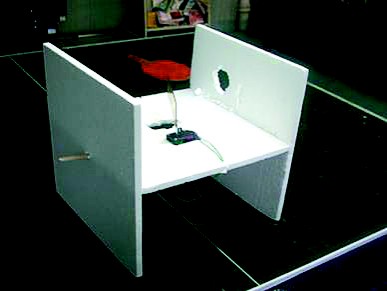

初期設計的發泡膠製乒乓球發球器
  製作時我們遇到不少困難,曾經因為馬達轉數不夠快,我們換了較強轉數的馬達,但因馬力的轉數太強,發泡膠做的支架根本不夠承托力,很難做到支撐發球器的功用,所以後來改用木板製作乒乓球發球器的支架。



優點

  這個發球機不但可以令球員獨自練習打乒乓球,而且發出來的球會射向不同位置,可以更有效地訓練我們的技術。



改良
  1. 雖然乒乓球發球機也能給球員作訓練之用,但是如果能在發球機的底部加上一個用馬達推動的大齒輪,那麼發球機
    的底部就能左右轉動,令乒乓球射向不同位置的機會增加。
  2. 電源耗電量大,如能換上流電源供電會更好。
  3. 用其他的工具增加盛載乒乓球的數量。



感想
  我們能參加這個比賽,覺得很高興,因為這個比賽令到我們懂得如何分工合作,也令我們更喜歡自製一些科學用品或玩具。我們經歷了這麼多的困難,終於成功令這部乒乓球發球器面世,實在非常開心,亦令我們增加了自信心。



鳴謝

  我們能成功做出這部乒乓球發球機,全靠學校為我們提供充足的資源及支持,還有老師悉心的指導,在此我們衷心感謝杜校長、許老師及我們的學校。
