磁浮飯車


學校:


嗇色園主辦可立小學


組員:

黎浩賢同學、陳雨陽同學、 盧均樂同學、鄭志樂同學、 周強健同學

教師:

陳綺雯老師、陸少明老師



意念

  我們的學校(可立小學)是一所全日制學校,每天均有很多同學在校午膳,當中有不少同學是由家長於午膳時間送飯到校的,而工友叔叔、嬸嬸及家長義工每天均把這些飯盒送到我們的班房,以方便我們用膳。

  我們覺得他們這樣做實在是太辛苦了;因此,我們設計了「磁浮飯車」,希望藉此來減輕他們搬運飯盒的辛勞。



原理

  「磁浮飯車」是利用磁鐵同性相斥及異性相吸的原理,使磁鐵具有抗拒車的速度,然後運用線型馬達的推動前進。

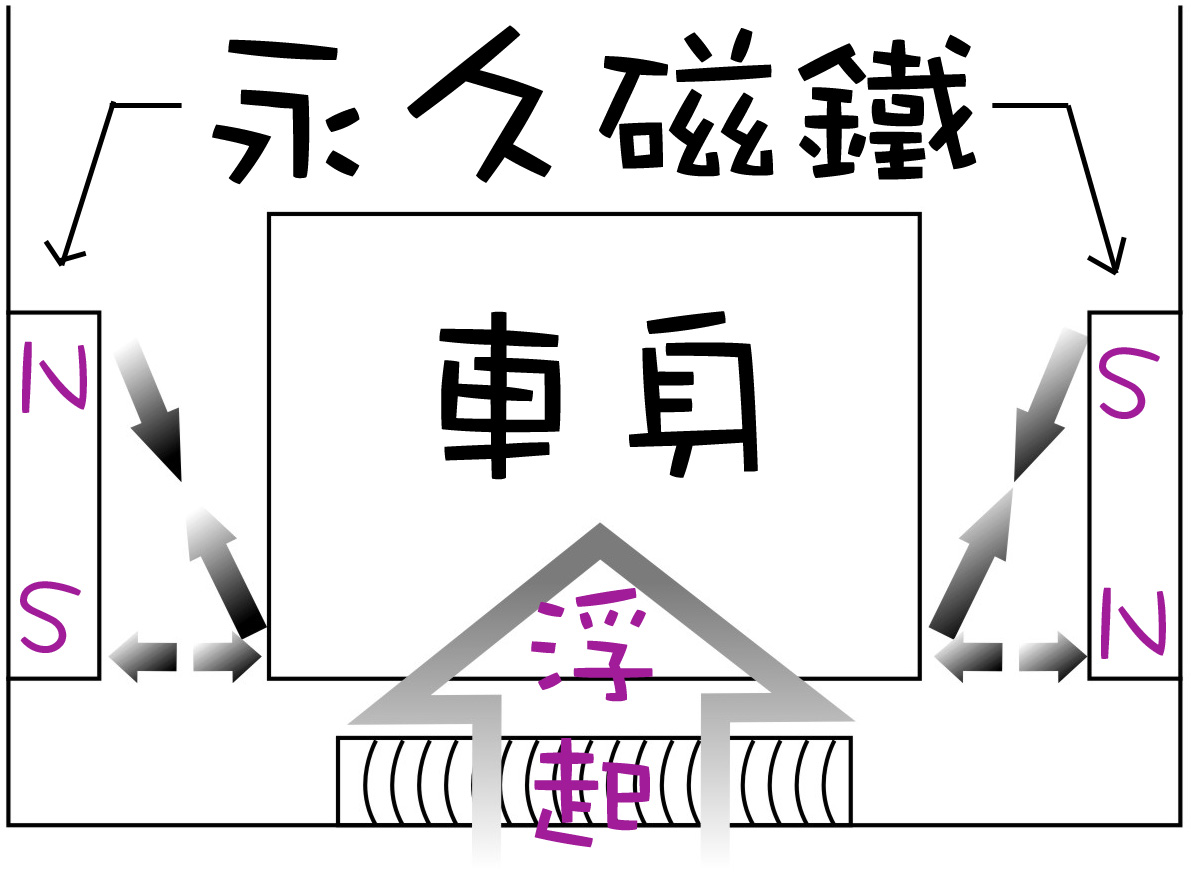

「磁浮飯車」浮起的原理

  車身底部的極性與軌道壁下方的極相同,與軌道壁上方的極相反,因此可將車身向上排斥與吸引,從而浮起車身。

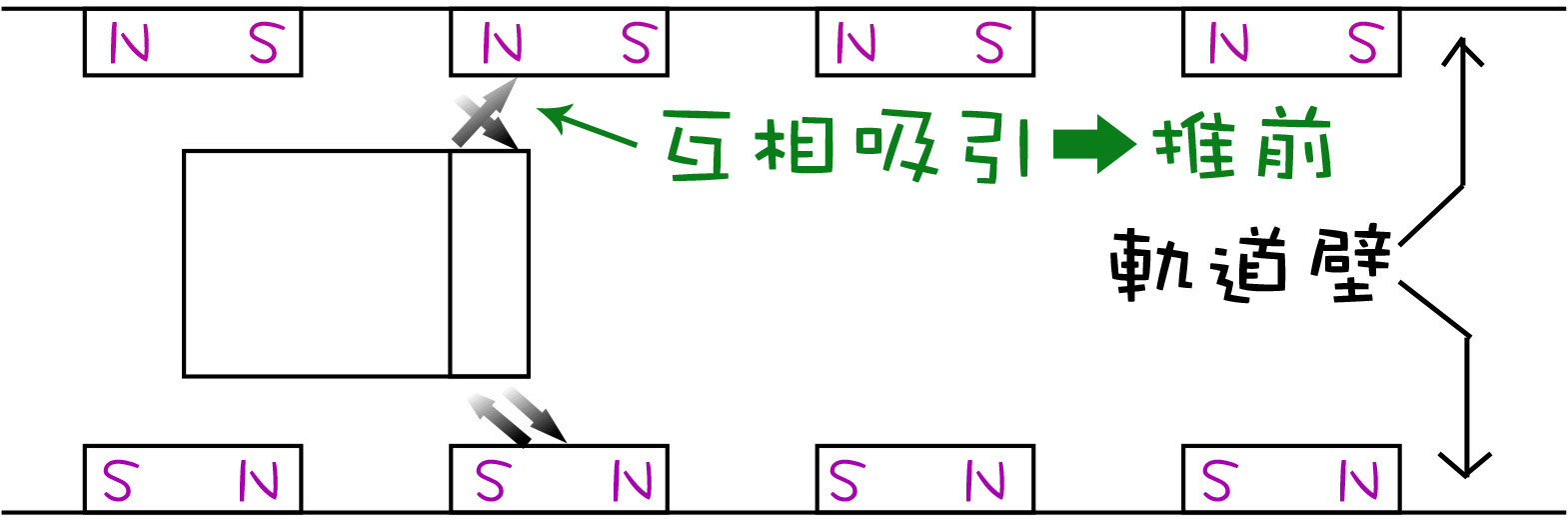

「磁浮飯車」前進的原理

  利用線性馬達,將普通馬達轉動的力量轉移為直線移動的力量。同樣地,利用磁力的排斥力與吸引力,使浮起的車體能向前加速或減速。



材料
  經過討論後,我們決定用下列材料製作「磁浮飯車」模型,原因如下:
  選用材料 選用原因
飯車 體積最小之紙包飲品盒(在下方及兩旁貼上極性相間之永久磁鐵) 輕身,容易浮起及在軌道上行走
軌道 將漆皮銅線繞在鐵枝上,接駁電源及開關鍵,組合成電磁鐵,再固定於木板上。 電磁鐵的磁性較強,可靠它的相吸及相斥力量將車體浮起。
軌道兩旁 軌道兩旁將不同極之永久磁石相間固定於木板上。 車體經過時,車體上的磁石與軌道上方的磁石會因「同性相斥,異性相吸」的原理而推進,減少車體與軌道的摩擦及能量的消耗。



設計

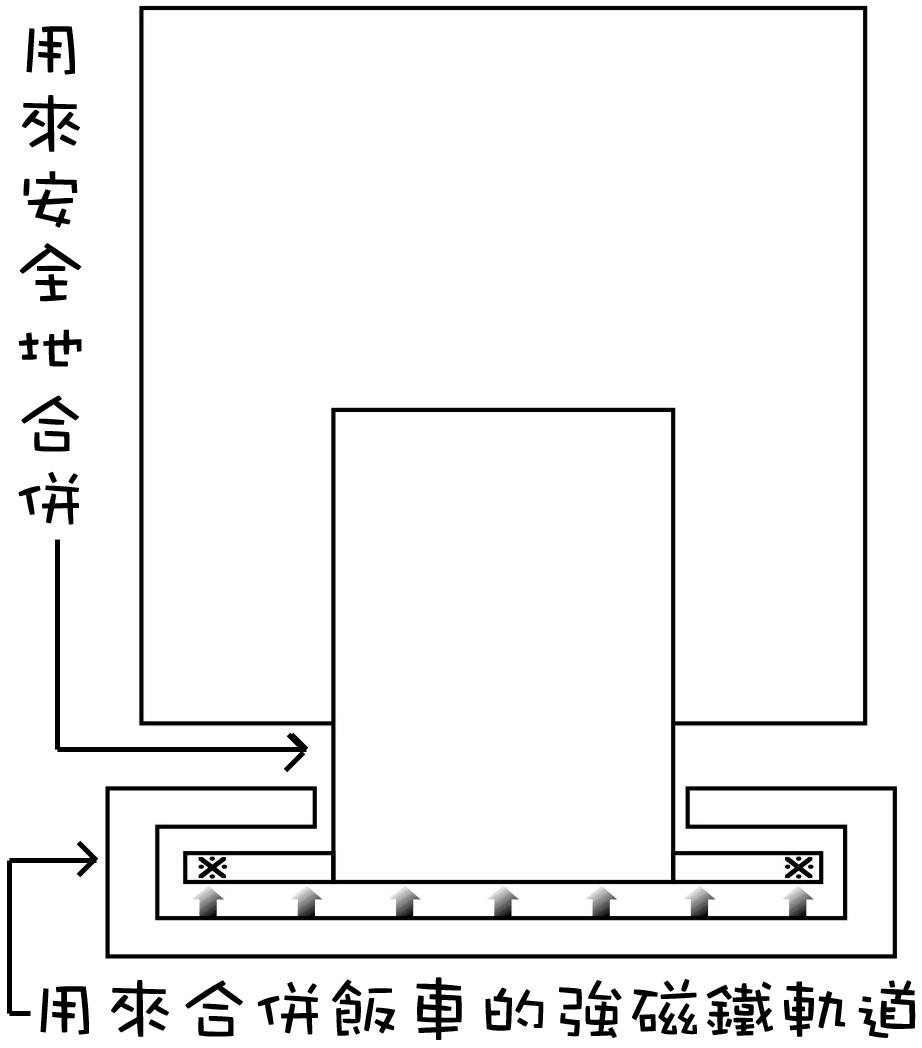

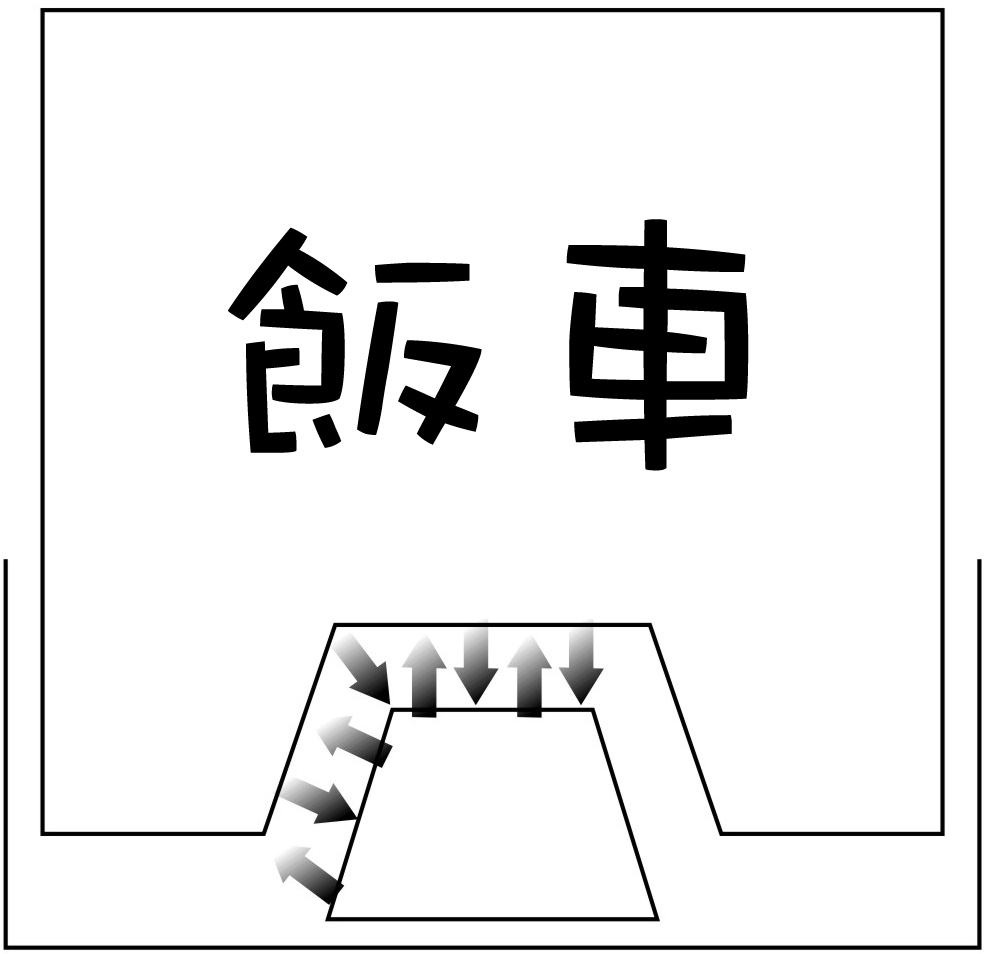

初步設計圖



過程
  在製作模型階段,我們進行了以下的實驗及探究活動,探討以下問題:

1

甚麼因素會影響電磁鐵的磁力?

測試電磁力強度的方法:

  1. 將漆皮銅線繞於鐵棒上,接駁電源成電磁鐵
  2. 測試電磁鐵可吸攝之大小相同的萬字夾數目
  3. 可吸攝的萬字夾數目愈多,磁力就愈大

實驗一: 在相同大小及長度的鐵棒上繞 100 個線圈,接駁不同數目的電芯,記錄電磁鐵可吸攝之萬字夾數目。

結果: 電芯數目愈多,可吸攝的萬字夾數目愈多。

結論: 電芯數目愈多磁力愈大

實驗二: 在相同大小及長度的鐵棒上繞不同數目的線圈,接駁相同數目的電芯,記錄電磁鐵可吸攝之萬字夾數目。

結果: 線圈數目愈多,可吸攝的萬字夾數目愈多。

結論: 線圈數目愈多磁力愈大

實驗三: 比較兩個電磁鐵可吸攝之萬字夾數目

(i) 100 個線圈 + 1 個電芯

(ii) 200 個線圈 + 2 個電芯

結果: 電磁鐵(ii)可吸攝的萬字夾數目較(i)多

結論: 增加線圈及電芯數目電磁鐵磁力增強


2
看罷!電磁鐵的威力!

車身及路軌的磁石要怎樣擺放,車身才可浮起呢?

方法:1)永久磁石(磁圈)固定於小紙盒內(北極向上)
   2)將大小不同的磁圈貼於小紙咭上(北極向上)
   3)嘗試將小咭紙懸浮於盒內旁邊位置

結果:小咭紙上的磁圈與盒內的磁圈大小相同小咭紙才會浮起

結論:車身的磁力與車軌上的磁力要相若,而兩者磁極需相反。


3

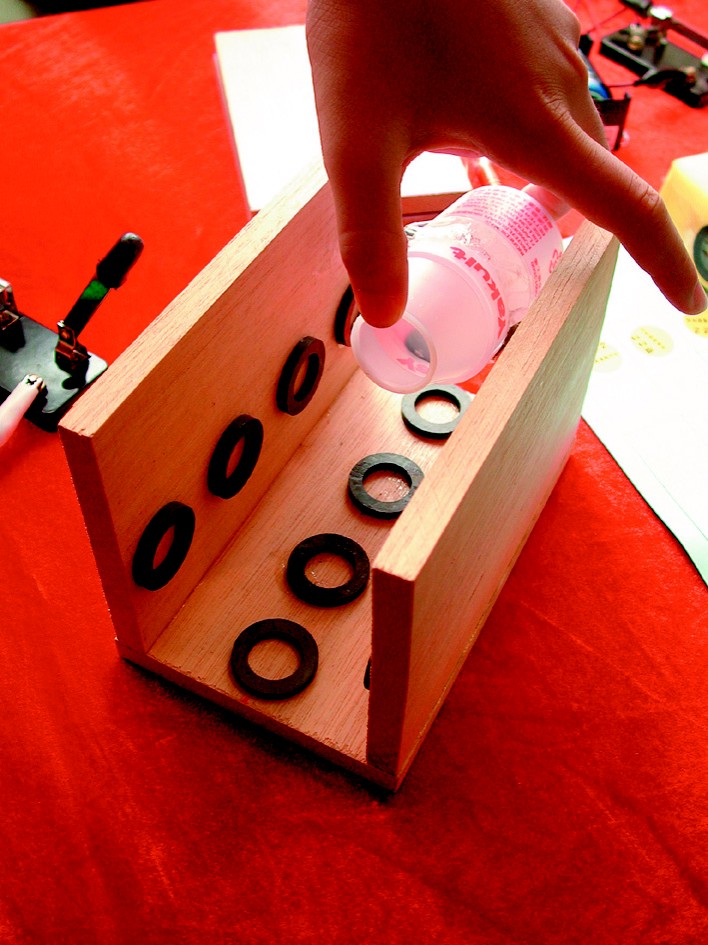

車軌旁的磁石如何擺放才可令車身於路軌上前進?

方法:1)將磁圈固定於車身兩旁
   2)將磁圈固定於兩塊木板上(磁極相間擺放)
   3)將這兩塊木板相對擺放,中間放另一相同木板,然後固定位置。
   4)將車身向前推進,嘗試推進的效果。

結果:磁圈距離愈近,可感覺之推進力愈大,但車身上的磁圈會被吸在木板的磁圈上。

結論:盡量把車身上的磁圈與木板上的磁圈拉近以達至平衡,既有一定的推進力,車又不會被木板吸住。


4

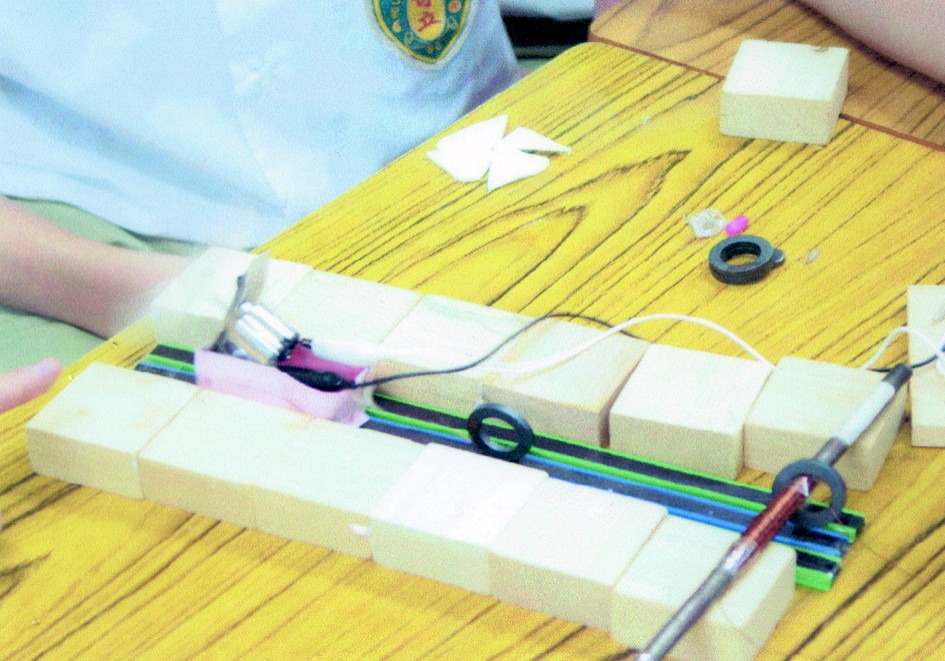

我們正嘗試飯車的浮力。
如何令飯車行走得更暢順?

方法:1)將摩打固定在紙盒做的車身上

   2) 將車身放於不同的平面上試行(包裹著包書膠之磁條及木板)

結果:車身在磁條上較在木板上推進需時較短

結論:車身在較平滑的表面上較易向前推進



困難

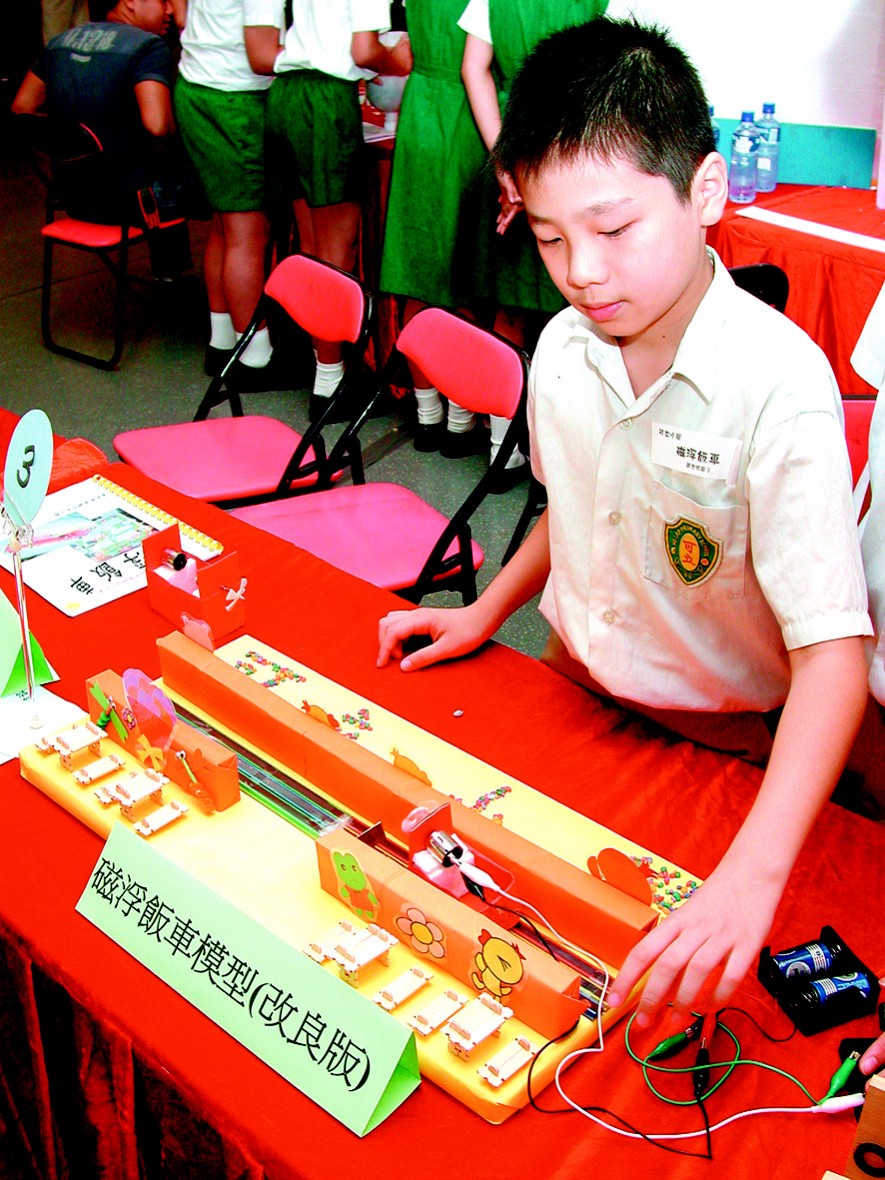

成功了!我們終於有飯吃了!
製作過程中,我們遇到不少困難:
  1. 需接駁很多電芯以增加電磁鐵之磁力,但耗電量大及電磁鐵的磁力持久性低。
  2. 電磁鐵的磁力未能將小紙盒車身浮起。
  3. 木板兩旁的磁圈吸攝車身上的磁圈,令前進非常困難。
  4. 怎樣令車身於固定位置停下來及再啟動?
  5. 如真的將軌道設於走廊,應如何解決阻礙走火通道問題?



改良
我在分辨磁環的極性。

為解決以上問題,我們作出以下改動:

  1. 以包裹著包書膠之磁條作軌道,代替電磁鐵,減少摩擦力。
  2. 以紙製作車身,並接駁馬達及扇葉,增加車身推進力。
  3. 木板兩旁不安置磁鐵,以免影響車身推進。
  4. 車身底部不安置磁鐵,以減低摩擦力,令車身可於平滑之磁條軌道上行走。
  5. 於車身前裝置固定的小型磁石,以便吸引在安置課室門前的鐵片,使它能於固定位置停下來。
  6. 車身摩打接駁開關鍵,以便控制車身開啟時間。
  7. 路軌設計成可摺疊形式,底部用作張貼學生作品之壁報板,除午膳時間外,路軌可摺疊及作展示學生作品用。
    經改良後,新的「磁浮飯車」面世了,它主要是以風力推動。



總結
  設計磁浮飯車的目的是為了減輕工友叔叔、嬸嬸及義工家長搬運飯盒之辛勞,我們參考了很多書籍及網上資料,了解磁浮列車的原理。在製作模型過程中,我們認識到合作的重要性,經過不斷的探究,雖然我們最終不能製作真正以「磁浮原理」推動的飯車,但我們也很滿意現在的成果,希望「磁浮飯車」能在我們的校園出現,為我們創造理想的校園環境。



感想
  我覺得這次科學探究很富挑戰性,令我知道「磁浮」的原理及團體合作性的重要,我真的感謝教導我們的兩位老師。
(黎浩賢同學)
  我和同學及老師一同製作這個「磁浮飯車」,不但可以學到很多科學原理,而且還學會與別人合作及合群的重要性。雖然,我們在研究過程中遇到很多困難,但最後,那些問題大多都能解決。其實,只要我們能努力不懈,就會成功。所以我以後也會不斷努力地學習及嘗試。
(陳雨陽同學)
  經過這次「常識百搭」專題設計比賽,我覺得很開心。因我學會了群體精神及與人分享的重要性,我與整組成員還比以前 friend 呢!
(盧均樂同學)
  我十分喜歡科學,更喜歡科學探究活動,今次我們雖然未能研製「磁浮飯車」,不過,我們亦能把握是次失敗的經驗,去研製用風力推動的飯車。相信我們如再花多些時間,必可領略到磁浮的原理。
(鄭志樂同學)
  在此,我要感謝陳綺雯老師及陸少明老師。她們不斷地給我們很多寶貴的意見,我真的感謝她們。
(周強健同學)



參考

1. 高源清 (2002) 《小牛頓科學館 19》

台灣:牛頓出版股份有限公司
2. 蘇詠梅 (1999) 《香港小學科學探究活動舉隅》 香港:香港教育學院
3. 磁浮火車原理 http://140.127.212/huang/stephen/page/newpage1.htm
4. 磁浮玩具 http://www.levio.com.tw/images/image003.jpg
5. 磁浮列車技術解說

http://web.chsh.ntct.edu.tw/010036/page7.htm



鳴謝

陳綺雯老師和陸少明老師
